當我們進出公共場所時,細心觀察就會發現,在機場入境處或醫院門口,常見到用於快速篩檢人群體溫的監控裝置。這些裝置正式名稱為紅外線熱成像儀(Infrared Thermography, IRT),簡稱熱像儀。近年來,熱像儀在安全監控領域的應用越來越廣泛!接下來,我們將全面探討紅外線熱像儀的運作原理、優缺點、應用場景適合的的紅外線熱像儀規格以及費用範圍。
熱像儀是什麼?熱像儀的運作原理
紅外線熱像儀,又稱熱顯像儀或熱像儀,是一種能將物體發出的紅外線轉換成「可視化影像」的儀器。簡單來說,它能讓我們看到肉眼看不見的熱量分佈。這種獨特的感光成像技術廣泛應用於多個領域,例如軍事偵測、消防救災、醫療診斷、工業生產監測以及海關檢查等,幫助專業人員快速發現異常或進行評估。
熱像儀的運作原理主要分為兩大類:「光子探測」和「熱探測」。光子探測型熱像儀是利用光子在半導體材料上產生的電訊號來成像,雖然敏感度極高,但因為探測器容易受溫度影響,通常需要搭配製冷裝置。而熱探測型熱像儀則是將接收到的光線轉換成熱能,再將熱能轉換成電訊號,儘管敏感度略低,但由於無需製冷,因此適用於更多元的環境。
〈延伸閱讀:7個紅外線熱像儀採購原則,買對產品規格,抓漏案子接不完〉
“ 紅外線熱像儀如何偵測到生命體?
在自然界中,所有物體都會輻射出紅外線,而活體生物的體溫會高於周圍環境,這種溫度差異會產生不同的紅外線輻射強度。利用熱像儀測量「目標本身」和「背景之間」的紅外線差,就能生成出不同熱紅外線所形成的紅外圖像。在熱圖像中,溫度較高的區域會顯示為較亮的顏色。 ”
紅外線熱像儀的優缺點
下方將從紅外線熱像儀的運作原理、應用特點以及技術結構等方面,探討它的優勢與限制。透過對這些方面的深入了解,我們將更全面地認識紅外線熱像儀,並評估熱像儀在不同應用場景中的適用性。
紅外線熱像儀的優點
非接觸測量與高效篩檢
熱像儀透過感測物體發出的紅外線,不需接觸即可精準測量其表面溫度。相較傳統溫度計,熱像儀能快速掃描大面積,生成直觀的熱圖像,適用於高溫、易碎或難以接近的物體。熱像儀高效篩檢的特點成為機場、醫院、養豬場、養雞場等場所進行體溫監測的理想工具,快速進行大範圍的溫度篩檢,即時顯示生物體溫異常,提升防疫與監控效率。
〈延伸閱讀:還在用打牆方法抓漏?!用漏水檢測儀器做檢測快速找出漏水點,高效&提升客戶滿意度一次搞定〉
〈客製化篩檢系統:立即諮詢〉
波段靈活選擇環境適應性強
紅外線熱像儀利用物體散發的紅外線輻射進行成像,不依賴外部光源,因此在完全黑暗、霧天或雨天等惡劣環境下仍能穩定運作,不受大氣中水氣吸收的影響。紅外線熱像儀設備提供短波、中波至長波等多種紅外線波段選擇,滿足不同應用需求。例如,短波紅外線適用於精細表面檢測,長波紅外線則適合遠距離觀測。這種波段靈活性使熱像儀廣泛應用於工業、軍事及科研領域。
高度靈敏度低耗能
熱像儀根據運作原理,在溫度感測靈敏度上有所不同,致冷型熱像儀具高靈敏度,能捕捉微小溫度變化,適合醫療與科研等高精度場景。非致冷型熱像儀則啟動迅速、功耗低,能在室溫環境運作,適合長時間或便攜式的應用。兩者各有適合的應用場景,依照自身需求選擇合適的儀器。
〈延伸閱讀:熱像儀可以透視衣服嗎?〉
紅外線熱像儀的缺點
依賴感測器品質,高品質成本高昂
熱像儀的性能關鍵在於感測器的品質。感測器的畫素與接收度會直接影響成像的準確和清晰度。若採用品質不佳的感測器,容易造成測量誤差或影像模糊。由於高精度的感測器與校準系統,會導致熱像儀成本較高,對部分應用領域來說,可能是一筆不小的支出,而光崴提供的熱像儀在價格上比大廠便宜20%至40%,同時保證相同的高品質,因此成為了許多廠商的首選品牌。
維修等待期長且維修費用昂貴
紅外線熱像儀維修通常需送往國外,導致維修等待時間長且維修費用高昂,還可能因為沒有設備使用而影響效率與運營時程。光崴實業提供經濟實惠的熱像儀維修服務,維修費用平均下來比國際大廠便宜30~50%,若判斷儀器送修時間超過14天時我們會提供同等級的備用機,以確保客戶的工作不中斷。
紅外線熱像儀的主要應用
目前,熱像儀的應用領域非常廣泛,涵蓋醫療、工業監控、安全監控、軍警行動以及電力設備的預知保養等。凡是涉及熱源感知的領域,都有可能使用熱像儀來提升效率與安全性。
〈延伸閱讀:熱顯像儀推薦規格&應用一次懂!助各大產業選對最佳款式〉

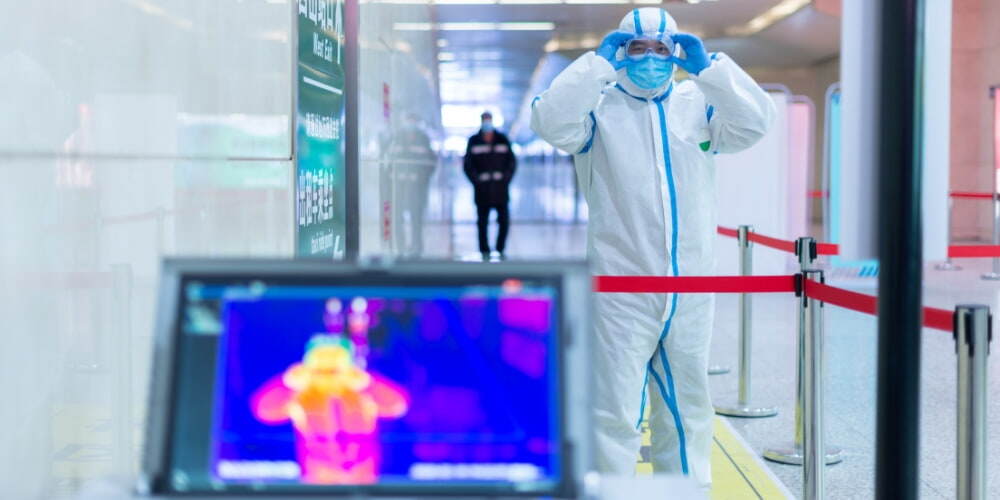

醫療領域
在機場、港口等人員流動頻繁的公共場所,熱像儀可快速篩檢大量人群體溫,及早發現發燒疑似個案,有效阻斷疾病傳播鏈。熱像儀也可用於手術過程中的體溫監控,並作為燒燙傷患者的診視以及乳癌的輔助診斷,提高診斷的準確性。
〈熱像儀推薦:GWC100/GWC200 手持式紅外線熱影像儀〉
〈熱像儀推薦:GW8620 手持測溫熱像儀〉

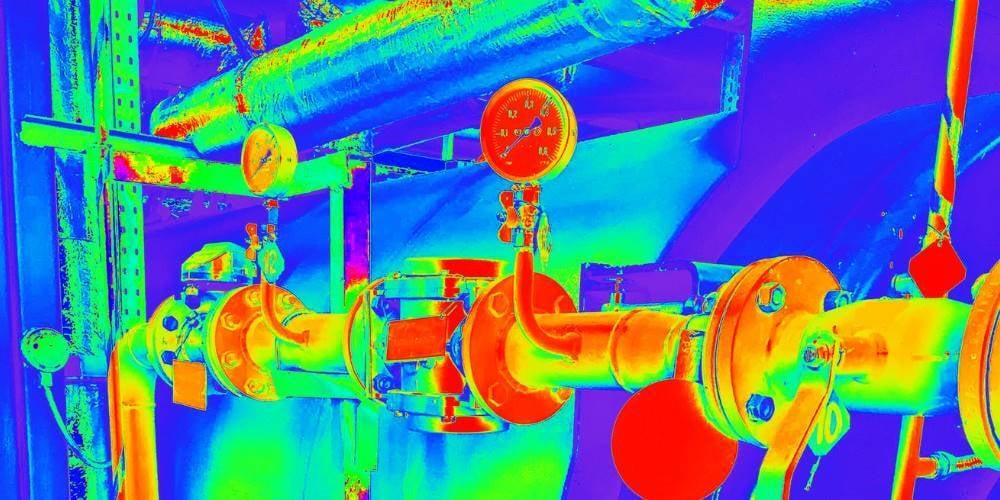

工業監控
在工業領域中紅外線熱像儀能快速檢測加工件溫度,傳遞現場溫度數據優化生產過程。光崴實業的GWAT31自動對焦固定式紅外線熱像儀憑藉高精度的探測器、智能測溫演算法,成為工業監控最佳選擇。熱像儀搭載的電動對焦功能可以精準捕捉馬達、變頻器、電晶體等電子元件因故障導致的溫度異常,實現即時診斷,保障設備穩定運行。
且GWAT31的高解析度成像提供清晰熱影像,適用於工廠生產設備過熱監視、垃圾場溫度監控及電力電纜管線溫度監測,有效預防火災風險。且光崴的自動對焦固定式紅外線熱像儀體積小巧,方便安裝在多種檢驗場合,支援連續監控,結合遠端數據傳輸功能,提升監控效率,確保生產與環境的安全。
〈熱像儀推薦:GWAT31/GWAT61P/GWAT1280自動對焦固定式紅外線熱像儀〉

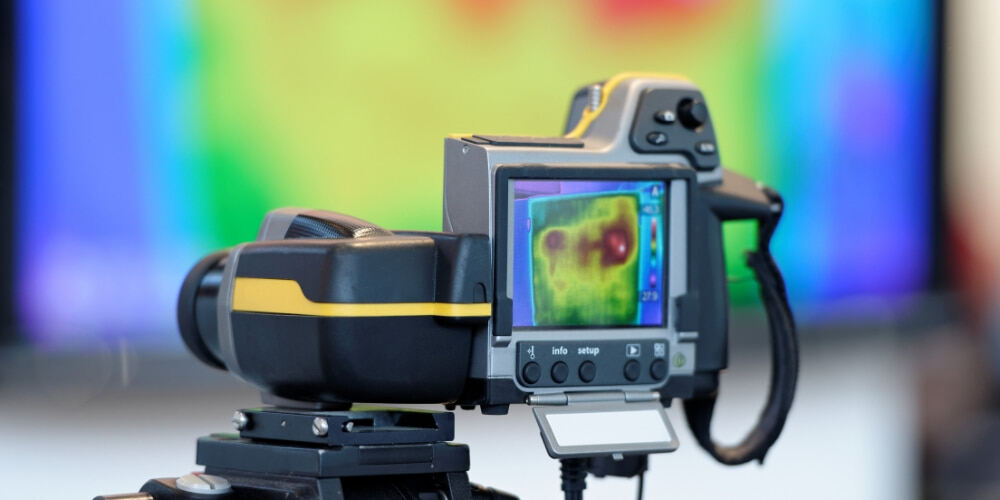

畜牧產業
在畜牧產業中,紅外線熱成像技術協助養殖場管理者實時監測動物體溫、活動狀況及環境溫度,快速識別溫度異常的動物,提升健康管理效率。光崴實業的GW8305可調焦型手持紅外線熱像儀是理想選擇,搭載高靈敏度探測器,精準捕捉微小溫度變化;可調焦鏡頭適應多種養殖場景且配有高解析度成像能清晰的呈現熱量分佈,預防火災。配備觸控螢幕,操作直觀,適合長時間使用。可調焦型手持紅外線熱像儀也支援環境監控與設備檢測,堅固設計確保惡劣環境下穩定運作,提升養殖場的安全性和管理效率。
〈熱像儀推薦:GW8305 可調焦型手持紅外線熱影儀〉

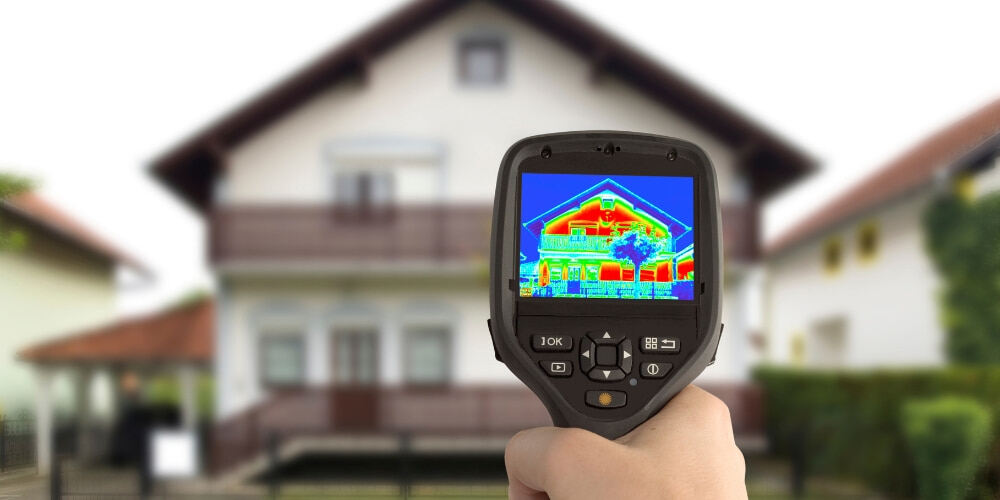

建築與環保
在建築、驗屋領域,紅外線熱像儀作為非破壞性檢測工具,可以透過熱影像資訊協助驗屋公司或抓漏專家快速定位漏水點,提升檢測效率。光崴實業的GWP200口袋型熱像儀以其輕便攜帶與多角度調整的設計,可以在各種特殊空間進行檢測,操作靈活且精確,紅外線熱像儀還能進行節能檢測,評估建築物的隔熱性能,優化能源效率促進永續發展。
〈熱像儀推薦:GWP200口袋型熱像儀〉
〈延伸閱讀:熱像儀抓漏找出漏水點不再靠直覺|紅外線熱影像儀規格差別、價格與常見問題〉
〈延伸閱讀:驗屋設備為何重要?這些關鍵技巧和注意事項,幫你避免房屋隱患〉
火災預防
紅外線熱像儀在火災預防中扮演關鍵角色,可檢測配電箱、電纜接頭、變壓器等電氣設備的過熱現象,及監測軸承、馬達等機械部件的溫度,預防因摩擦或故障引發的火災。使用光崴實業的GWG600手持式紅外線氣體洩漏檢測儀,能進一步提升安全防護。這個紅外線熱像儀利用高靈敏度紅外線技術,可以快速檢測天然氣(CH4)、制冷劑(氟利昂)、氨氣(NH3)、六氟化硫(SF6)等易燃氣體的洩漏,及早發現潛在風險,可避免氣體引爆等嚴重事故,確保工廠環境的安全。
〈熱像儀推薦:GWG600 F/GWG600C 手持式紅外線氣體洩漏檢測儀〉
〈延伸閱讀:紅外線熱影像技術在火災預警中的應用分析〉
救難搜救
在救難搜救任務中,搜救人員需要與時間賽跑,特別是在夜間於山區、森林或海上等視線受限的環境下,紅外線熱像儀成為關鍵設備。光崴GWS1280旗艦級熱像儀搭載130萬像(1280×1024)高解析度探測器與高靈敏度感測器,提供多種鏡頭滿足各種距離對焦的需求,固定鏡頭設計以及可觸控螢幕更符合人體工學,即使在全黑或天候惡劣時也能穩定偵測,大幅提升搜救效率與成功率,是專業搜救隊伍的理想選擇。
〈熱像儀推薦:GWS1280_130萬像素旗艦級熱影像儀〉
如何挑選紅外線熱像儀?了解影響熱像儀價格的三大因素!
根據需求的不同,紅外線熱像儀的價格可能會從幾千元到數百萬元不等。選擇熱像儀時需要根據實際需求來決定,基本款適合一般低需求的使用,而高畫素、高靈敏度的高端型號則適合對精度和範圍要求較高的應用。以下是一些影響熱像儀價格的主要因素:
用途需求
在選擇紅外線熱像儀之前,首先需要確定使用需求。需考慮量測對象的溫度範圍、測量精度,以及是否需要手持式或固定式設計。手持式熱像儀適合需要高機動性的場合,通常價格較為經濟;而固定式機型則適合需要穩定觀察的應用,價格通常較高。
手持式紅外線熱像儀價格大多落在新台幣 1萬元至50萬元之間,依品牌、解析度與功能有所差異;而固定式熱像儀則視安裝系統、量測精度與應用環境不同,價格可能從 2萬元至百萬元不等。
溫度範圍
基本款熱像儀可測量100多度的物件,適合一般用途。若需測量高達600~700度或更高的溫度,則需選擇更高畫素、高精度的紅外線熱像儀,這類設備通常價格較高。此外,對於需要觀察細微溫差變化的應用,則需配備高靈敏度的感測器,這也會增加成本。
一般溫度範圍(-20°C 至 150°C)使用的熱像儀機型費用約為1萬元至20萬元;而高溫型熱像儀(可測至600°C以上)價格通常從 10萬元起跳,特殊機種甚至可高達100萬元以上,視應用需求與品牌而定。
〈延伸閱讀:溫度監控怎麼做?5大方法全解析,熱像儀的溫度分佈最即時!〉
畫素與靈敏度

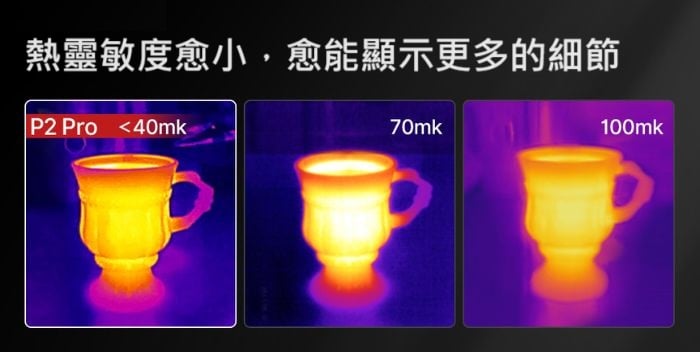

高畫素的紅外線熱像儀能提供更清晰的影像,解析度越高,影像細節越清晰,能涵蓋更多的溫度資訊,目前市面上常見規格從 160×120 至 1024×768 像素。熱靈敏度(NETD)表示儀器對微小溫差的辨識能力,數值越低代表畫面雜訊越少。視野範圍(FOV)影響可觀測區域的寬廣程度,而瞬間視場角(IFOV)則關係到是否能捕捉細小目標。根據使用的需求選擇合適的規格,才能發揮熱像儀的最大效益。畫素數量與靈敏度越高,價格也會相應提高,因此高階需求通常需要選擇價格較高的紅外線熱像儀。
解析度為 80×60 像素 的入門款熱像儀目前已逐漸淘汰,現在的入門款(160×120 像素或 256×192 像素)價格普遍介於 1 萬元至 8 萬元 之間;中階機型(320×240 像素或 384×288 像素)價格在 8 萬至 20 萬元 中間居多;高階型號(640×480像素以上)搭配高靈敏度感測器的產品,價格可能從 25 萬元 起跳至 百萬元以上。
〈延伸閱讀:熱像儀規格怎麼挑?了解 FOV 和 IFOV,一篇讓你搞懂免花冤枉錢!〉
紅外線熱像儀的常見問題
1.紅外線熱像儀可以測量的溫度範圍是多少?
不同行業所需的溫度測量範圍皆不相同,若是使用於一般管線的抓漏水,測量的溫度範圍在100°C以內就足夠了,預算也相對較低。而工廠電氣設備巡檢則需要達到200~300°C,加熱設備通常需要至少400~800°C的量測能力,鋼鐵廠的熔鐵水,至少要1000°C以上才夠用。光崴實業提供的紅外線熱像儀,根據型號的不同,溫度範圍從 -20°C到1500°C都有相對應的產品,您可以根據您的需求與我們諮詢。
〈延伸閱讀:巡檢是什麼?高效巡檢設備推薦!五個巡檢流程,讓你快速完成作業!〉
2.紅外線熱像儀是否有使用壽命?
紅外線熱像儀壽命一般可使用5至10年或更久,通常取決於其使用頻率、維護狀況以及操作環境等因素。紅外線感應器可能會隨著時間而老化,影響其測量精度,而鏡頭如果長期暴露於高溫或濕氣環境,也可能會損壞。因此,定期維護與保養是相當必要的。而若有熱像儀維修的需求,光崴實業也提供了快速的維修服務,送修時間若超過14天也會提供同等級的備用機,避免維修期間沒有儀器使用而造成工作上的延宕。
3.如何選擇適合的紅外線熱像儀?
選擇紅外線熱像儀時,需根據用途需求(如工業檢測、建築檢查或醫療用途)考量性能要求。熱像儀可以檢測的溫度範圍是關鍵,確保儀器滿足測量條件。畫素高低影響影像清晰度,較高畫素能捕捉細微熱異常,提升檢測準確性。熱靈敏度(NETD)決定偵測溫差的能力,數值越低越精準。綜合用途、溫度範圍、畫素與熱靈敏度等,便能幫助你選出預算範圍內最適合的熱像儀。
4.為什麼紅外線熱像儀在晚上更有效?
紅外線熱像儀是透過偵測物體所散發出的紅外線熱能來成像,不依賴可見光,因此白天或黑夜皆可使用。不過在夜間,由於環境背景溫度較低,與人體、機械設備等熱源之間的溫差更加明顯,熱像儀捕捉到的影像對比度更高,能更清楚辨識目標,這也是為何熱像儀廣泛應用於夜間巡檢、搜救行動與野生動物觀察等場景的原因之一。
5.紅外線熱像儀能夠透過玻璃拍攝嗎?
不能!一般的紅外線熱像儀無法透過普通玻璃準確拍攝,因為玻璃會阻擋紅外線波段,使熱像儀只能讀取玻璃表面的溫度,而無法成像玻璃後方物體的熱能。因此,若必須透過透明材質觀察,需選用具備紅外線穿透能力的特殊材料,例如鍍膜晶體玻璃或鍺(Germanium)鏡片,這類材質能讓紅外線通過並正確呈現後方物體的熱影像。
〈延伸閱讀:紅外線檢測是什麼?一篇看懂應用實例、檢測流程、推薦規格〉
